44)材料力学(ひずみエネルギーほか)
技術情報メモ38では材料力学（力学の基礎知識）、メモ39では材料力学（質量と力）、メモ40では材料力学（応力とひずみ）、メモ41では材料力学（軸のねじり）、メモ42では材料力学（はりの曲げ）、メモ43では材料力学（はりのたわみ曲線）について紹介しました。ここでは材料力学（ひずみエネルギーほか）について紹介します。技術には危険がつきものです。このため、危険源を特定し、可能な限りリスクを減らすことによって、その技術の恩恵を受けることが可能となります。
例えば、自動車の登場は蒸気自動車が1769年、ガソリン自動車が1870年（内燃機関によるものでは1885年にそれぞれ発明したダイムラーとベンツによるものが最初）とされています。航空機は1903年にライト兄弟により初飛行が行われました。また、原子力発電は1951年にアメリカで初めて行われました。原子力発電については世界中で存続の是非が問われていますが、自動車と航空機については無くてはならないものになっています。それ故、今日まで、安全性向上のための技術開発等、不断の努力が続けられているのです。
機械工学はこれらの技術開発・改良に欠くことのできない学問です。特に、材料力学は機械や構造物が安全に運用されるための基礎となる学問です。材料力学の知識なしに設計された機械や構造物は危険源の塊かも知れません。
ここでは、ひずみエネルギーほかについて紹介します。
エネルギーを計算することにより物体の変形を求めることができます。物体を変形させようとした場合、外部から物体に力を加えます。物体は変形することにより内部エネルギーが増加しますが、この変形に伴い増加した内部エネルギーのことを「ひずみエネルギー」とよんでいます。このひずみエネルギーを用いることにより物体の変形挙動を解明することが可能になります。
ここでは、最初に、「引張」、「せん断」、「曲げ」及び「ねじり」におけるひずみエネルギーを紹介します。
１）引張によるひずみエネルギー
図１の丸棒が、荷重Ｐにより、弾性変形し、δだけ伸びた場合、丸棒の保有するひずみエネルギーＵは次式（１）で求められます。
Ｕ＝∫ｄU＝∫０δP１ｄδ１＝Pδ／２ －－－（１）
δとPの間には、フックの法則（σ＝E・ε）が成立するので、縦弾性係数をEとすれば、次式が成立します。
δ＝Pℓ／AE －－－（２）
式（２）を式（１）に代入すると次式が得られます。
U＝P２ℓ／２AE＝AEδ２／２ℓ －－－（３）
丸棒の断面積が変化するときは、次式となります。
U＝∫ｄU＝∫（P２／２AE）ｄX －－－（４）
単位体積当たりのひずみエネルギーuは式（３）から求めます。
u＝U／Aℓ＝P２／２A２E＝σ２／２E＝Eε２／２＝σε／２ －－－（５）
（ここで、σ＝P／A、ε＝σ／E ）

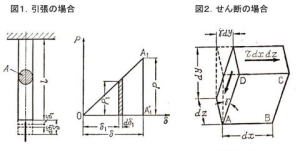

図1～2.ひずみ
エネルギ―
引張及びせん断の場合(出典/参考図書：
材料力学(黒木剛司郎))
２）せん断によるひずみエネルギー
図２の直方体がせん断応力を受け、弾性変形し、せん断ひずみγを生ずる場合のひずみエネルギーを求めます。
上面に外力（τｄxｄy）が作用し、下面に対し、（γｄy）の変位が生じているので、外力による仕事は次式のようになります。
U＝τｄxｄz・γｄy －－－（６）
式（６）は直方体が保有するひずみエネルギー量であり、単位体積当たりのひずみエネルギーuは次式で求められます。
u＝τγ／２＝Gγ２／２＝τ２／２G －－－（７）
（ここで、直方体の体積V＝ｄxｄyｄy、G：せん断弾性係数）
３）曲げによるひずみエネルギー
図３の曲げモーメントMを受け、弾性変形し、曲げ応力σを生ずる場合のひずみエネルギーを求めます。
断面の微小容積ｄV＝ｄAｄxに保有される引張又は圧縮応力によるひずみエネルギーは次式で求められます。
U＝∫ｄU＝∫（σ２／２E）ｄV＝∫∫（σ２／２E）ｄAｄx －－－（８）
ここで、σ＝（M／Iｚ）ｙ を式（８）に代入すると次式が得られます。
U＝∫∫（M２／２EIｚ２）ｙ２ｄAｄx＝∫０ℓ（M２／２EIｚ２）ｄx・∫Ａｙ２ｄA ーーー（９）
ここで、∫Ａｙ２ｄA ＝Iｚ を式（９）に代入すると次式となります。
U＝∫０ℓ（M２／２EIｚ）ｄx －－－（10）

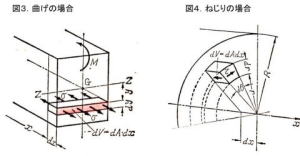

図3～4.ひずみ
エネルギー
曲げ及びねじりの場合(出典/参考図書：
材料力学(黒木剛司郎))
４）ねじりによるひずみエネルギー
図４の丸棒がねじりモーメントTを受け、弾性変形した場合に生ずるひずみエネルギーを求めます。
断面の微小容積ｄV＝ｄAｄxに保有されるせん断応力τによるひずみエネルギーは次式で求められます。
U＝∫ｄU＝∫（τ２／２G）ｄV＝∫∫（τ２／２G）ｄAｄx －－－（11）
ここで、τ＝（T／IP）ｒ を式（11）に代入すると次式が得られます。
U＝∫∫（T２／２GIP２）ｒ２ｄAｄx＝∫０ℓ（T２／２GIP２）ｄx・∫Ａｒ２ｄA ーーー（12）
ここで、∫Ａｒ２ｄA ＝Iｐ を式（12）に代入すると次式となります。
U＝∫０ℓ（T２／２GIｐ）ｄx －－－（13）
次に、引張、曲げ、ねじりなどの応力が衝撃的に発生することがあります。これらの場合、ひずみエネルギーを利用すると便利です。例えば、衝撃引張では静かに荷重を加えるときの２倍の伸び及び応力が発生するので注意が必要です。
ひずみエネルギーに関する二つの定理（数式省略）を紹介(引用：材料力学(黒木))します。
１）カスティリアノ定理(Castigliano's theorem)
多くの荷重によって弾性体に保有されるひずみエネルギーをある荷重で偏微分すると、その荷重の作用点でその荷
重の方向に生ずる変位が与えられる。
２）マックスウェルの定理(Maxwell's theorem)
例えば、A１にP１＝１Nだけを作用するときのP２の作用点A２に生ずるP２方向の変位は、A２にP２＝１Nだけを
作用するときのP1の作用点A１に生ずるP1方向の変位に等しい。
技術情報メモ38～44において材料力学の基礎知識のいくつかを紹介しました。これら以外にも材料力学では多くの問題を取り扱っています。例えば、JSMEテキストシリーズ材料力学には、「はりの複雑な問題」、「柱の座屈」、「複雑な応力」、「骨組構造とシュミレーション」、「強度と設計」などが、詳述されています。
当事務所では人間行動に起因する事故・品質トラブルの未然防止をお手伝いします。また、ものづくりの現場の皆様の声を真摯に受け止め、ものづくりの現場における労働安全の構築と品質の作り込みをサポートします。 （2013.10.3)
